對輥破碎機廣泛應用于礦山、水泥、電力、冶金等領域，具有節能效率高、操作簡便及自動化程度高等優點。對輥破碎機破碎方式主要是擠壓破碎，其架體不僅承受了輥子壓碎物料所產生的巨大反力，同時也承受著液壓缸的高壓推力，受力情況復雜。基于此，群星機器廠家針對性的提出對輥破碎機新架體結構并描述了新架體的優點。

一、新架體結構及原理分析

1、結構介紹

新架體結構采用2個半架體，與底座以及液壓缸通過銷軸鉸接，并且在銷軸位置設置了關節軸承，改善了設備偏載時銷軸及相關件的受力狀態。

半架體由2個側壁版、扭力管及軸承座組焊而成，軸承座由原來的整體式改為剖分式。定輥側半架體通過定輥固定銷軸與底座固定為一體，設備運轉過程中，定輥側半架體不動，動輥側半架體則在液壓缸拉力及破碎力反力的共同作用下，沿底部轉動銷軸進行小角度的擺動。

2、原理分析

與現有架體結構相比，新架體結構的主要變化在于，通過兩側壁板及扭力管將輥軸兩端軸承座進行剛性連接，物料載荷波動時，動輥軸線接近平行移動，不會產生較大偏移，即便在給料偏載或者設備過鐵時產生一定偏移，也可依靠架體彈性變形所儲存的能量，來抵消偏載對動輥軸線位置的沖擊。

二、新結構架體的優點

1、簡化液壓系統及控制系統

由于新結構架體將輥軸兩側軸承座進行剛性連接，可依靠架體的彈性變形來抵消偏載對動輥軸線位置的沖擊，不需要分別對兩側軸承座的位置進行校正，省掉了原液壓系統中用于動輥軸線糾偏而設置的大量液壓閥，大大簡化了液壓系統，同時也簡化了與之相對應的PLC控制系統，減少了故障點，縮短了調試時間，提高了可靠性。

2、有效保證設備比壓

對輥破碎機應用于不同領域、不同現場，都對應有佳比壓值。采用新架體結構以后，輥軸軸線偏差可以由架體自身彈性變形自動補償；2個液壓缸油路可以連通一起，共同控制，電控上只需檢測和保證液壓系統壓力恒定，即可有效保證對輥破碎機運行時的比壓。

3、減輕質量，縮短制造周期

相比于現有結構，新結構架體質量更輕，以某選礦廠Ф1400mm×600mm規格的對輥破碎機為例，新結構架體比現有結構架體質量減輕15%。另外，由于取消了4個整體的方形軸承座及相對應的滑道等結構，而采用了緊湊的組焊后整體加工的結構，大大減少了架體制造時的加工量，縮短了制造周期。

4、增加軸承冷卻效果

與現有的某些冷卻結構相比，新結構架體在軸承座內部設置了蛇形冷卻水道，冷卻面積增加了一倍以上，提高了軸承的冷卻效果。

5、便于維護

架體底部與底座采用鉸接結構，半架體連同輥軸可沿銷軸轉動而側向打開；另外，軸承座由整體式改為剖分式，使輥軸上易損件的維護、更換變得十分便捷。

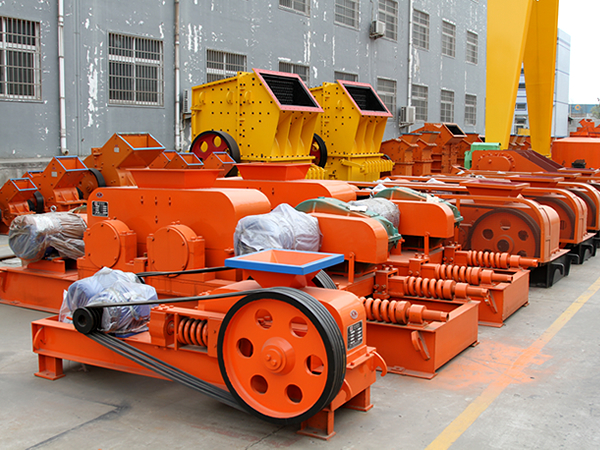

通過對新結構的對輥破碎機架體的全面介紹，分析總結了新結構架體的各項優點，為對輥破碎機生產運行的穩定性提供極大保障。群星機器廠家生產的對輥破碎機已全面采用新架體結構，比老式對輥破碎機更耐用，故障率更小。如有需要，歡迎撥打0371-55895888咨詢詳情。
