振動磨機是一種磨碎能力很強，產品粒度可達很細（幾個微米）的磨礦設備。按照振動特點可分為慣性式和偏旋式。按照筒體數目又可分為單筒式和多筒式。本文主要分析慣性式振動磨機和偏旋式振動磨機的結構和運動過程。

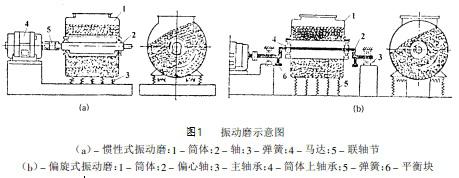

圖1為慣性式和偏旋式振動磨機的示意圖。

慣性式振動磨機的主軸安裝在磨機筒體兩端的滾動軸承內，此軸即為磨機的振動器。當電動機通過彈性聯軸節使主軸轉動時，由于主軸中部是偏心的，它就產生了激發并維持筒體振動的離心慣性力。在它的作用下，使支承在彈簧上的磨機筒體發生振動。筒體上任一點的運動軌跡近似一橢圓，此橢圓的長軸接近于垂直，而短軸接近于水平方向。但作高頻振動時，其運動軌跡可認為是一圓曲線。

偏旋式振動磨機的筒體是通過軸承裝在有偏心軸頸的軸上，當安在主軸承中的偏心軸旋轉時，則偏心軸頸的頂點強迫筒體作圓軌跡振動。鋼球在筒體內的運動情況，顯然與普通球磨不同，由圖1可清楚地看到，它們的運動方向是與筒體的振動方向相反，例如筒體作順時針方向的圓振動，則鋼球是按逆時針方向作封閉曲線的循環運動。除了這種總的循環外，尚有自轉運動。給入磨機內的待磨物料在高頻沖擊和研磨作用下，被磨細而排出。
