發布時間:2015-05-08 10:49:02
球磨機筒體構造中襯板是設備工作過程中的重要部件，也是易損件。經過多年的生產實踐，發現球磨機襯板存很多缺陷，我們?nèi)盒乔蚰C廠家研究證實把鍥型筒體襯板改造為長塊波紋型筒體襯板可以起到更好的研磨效果，能夠降低能耗提高產量。本文就此問題進行詳細分析。
.jpg)
磨機襯板主要有兩方面作用：一方面球磨機襯板可以保護筒體，使筒體免受研磨體和物料直接沖擊和磨擦，另一方面可以利用不同形式的襯板來調整研磨體的運動狀態，以增強研磨體對物料的粉碎作用，有助于提高磨機的粉磨效率，增加產量，降低金屬消耗。一般情況下，球荷（球磨機內裝球量）摩擦程度主要與襯板表面凹凸不平程度有直接關系，球荷的摩擦系數越大，打擊力越強所以粗磨時一般選擇摩擦系數大的不平滑襯板，反之在細磨時候多選擇打擊力小的平滑襯板。
隨著物料粉磨技術的快速發展球磨機逐漸趨向大型化，所以對襯板的材料性能各方面也提出了更高的要求，目前球磨機中應用的材料主要有高錳鋼、高鉻鑄鐵、中碳鋼、橡膠等幾大類，在我國球磨機的襯板材料高錳鋼逐漸被中合金鋼襯板代替，成為市場發展的主流。
筒體襯板不僅能夠保護筒體，而且對研磨體的運動規律也有一定影響，一般情況下襯板的形狀和材料都不同主要是為了適應不同的工作狀態如粉碎或細磨等要求。當以粉碎為主時，除了要求襯板具有很好的抗沖擊性能外，還需要襯板對研磨體要有較強的推舉能力。當以細磨為主時，襯板的突出、對研磨體的推舉作用，沖擊都較小，但是研磨作用較強，所以我們通常要求襯板具有良好的耐磨性能。

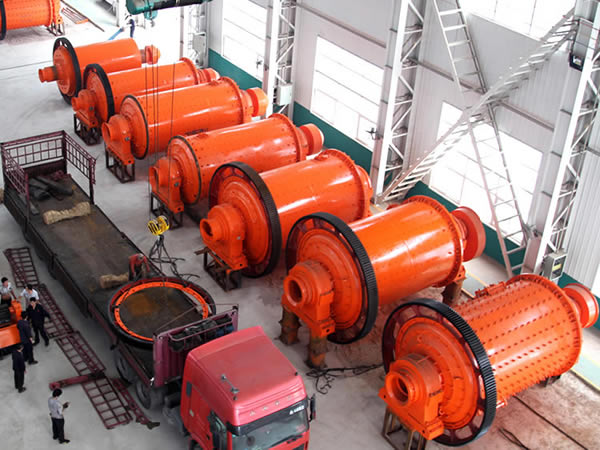

.jpg)
襯板的型號不同、長短不一，所以在安裝各襯板時候需互相交錯，而且襯板質量破碎及其他因素的故障在檢修更換一塊筒體襯板時，需松動周圍的幾塊襯板和螺絲，十分費工費時，工作效率又較低。
（1）設備維護工作量大，筒體襯板除了正常檢修及定期維護時螺栓全緊一遍外，由于緊固筒體襯板的螺絲及螺帽多，設備運轉中容易造成螺絲松動及折斷情況，沿螺絲漏礦漿現象難以杜絕，需經常性地停車緊螺絲，這樣開停車次數的增加，進而造成選礦過程波動不穩定，既影響選別指標，又導致車間文明生產難以到位；
（2）據有關資料反映，鍥型筒體襯板較易被打壞。這個原因除了與材質及筒體不圓度、緩沖墊層性能有關以外，還與它本身的外形型狀有關，所以經常需局部更換3～5塊加以解決；

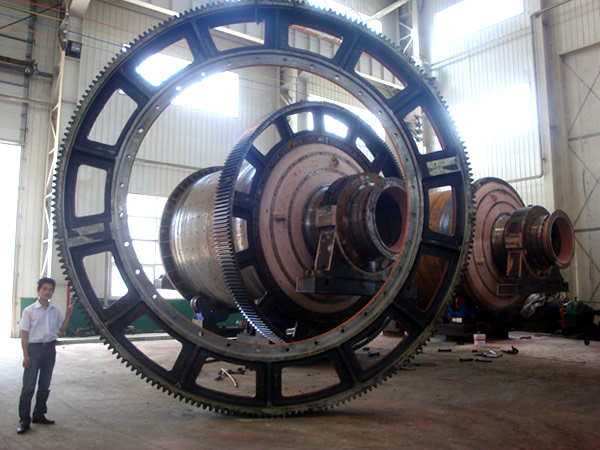

（3）對大齒輪的運行有一定影響。由于靠近大齒輪圈下約200mm處有一圈螺栓，螺絲若被打斷，不僅礦漿易進入齒輪傳動機構影響潤滑性能，而且易造成事故。為此，我礦早已在大齒圈處進行了補焊內擋罩的措施，給予了解決，但同時也造成維修工人緊固此處的螺栓比較困難。
上述現狀和問題，有原設計存在缺陷的原因，也有制造廠家生產工藝不過關等原因。因此，為克服解決以上存在的各種問題，我們需要對襯板形式及安裝方式加以科學合理的改進。
.jpg)
為此，我們將鍥型筒體襯板改造為長塊波紋型筒體襯板。通過幾年來長塊波紋型筒體襯板的使用，效果較好，每套襯板的使用壽命達4000小時以上。使用長塊波紋型筒體襯板主要存在以下五方面的優點：
（1）長塊波紋型襯板與原初始設計的鍥型筒體襯板厚度一樣，都是120mm，重量也都是20噸左右，外形為底部與現用的鍥型襯板相同，頂部表面除原鍥型襯板凸弧提升鋼球部位外，在前側及端部多鑄起一道棱墻邊，增強了提升鋼球的功效和臺效；
（2）長塊波紋型筒體襯板種類及安裝數量減少：共計6種59塊，只有30套緊固螺栓，合計20.87噸；
（3）長塊筒體襯板采用壓條固定襯板的方式，筒體上只有中部一列24個緊固螺栓外，筒體是光滑密封的，筒體漏礦漿現象大為減少，保護并延長了大齒輪使用壽命，隨著螺絲螺帽的有效減少，不僅方便了安裝，而且減少了檢修安裝和停車緊螺絲的時間，有利于選礦操作；
（4）安裝時在兩塊長塊波紋筒體襯板中或隔幾塊間要夾一塊木板條，有利于接合及減少襯板間互相碰撞，延長了使用壽命，又方便了檢修時的拆卸；
（5）球磨機運轉率高，機械故障事故率大大降低，使設備使用周期延長、消耗減少、工人勞動強度大大降低，費用也得以降低。
通過新老襯板使用情況對比發現，使用新型波紋型筒體襯板不僅減少和節約了螺栓，而且每噸處理礦量消耗襯板大大減少，節約了生產成本。筒體襯板使用壽命的延長，提高了設備運轉率，大大減輕了工人的勞動強度，節約了生產成本，滿足了礦業公司的生產經營要求。同時，我們?nèi)盒菣C械還對球磨機內部襯板的改進作出了努力，設備性能大大提高，歡迎前來我公司咨詢選購設備。
